Unidade de Cozinha de Campismo Deslizante Offroad em Alúminio

Gaveta deslizante OFFROAD 4x4, para colocar um frigorífico, para utilizar como cozinha de campismo e para colocar um barbecue a gás, em alumínio.

Ideal para veículos todo-o-terreno, carrinhas 4x4, Overland, autocaravanas...

- Peso: 31 kg

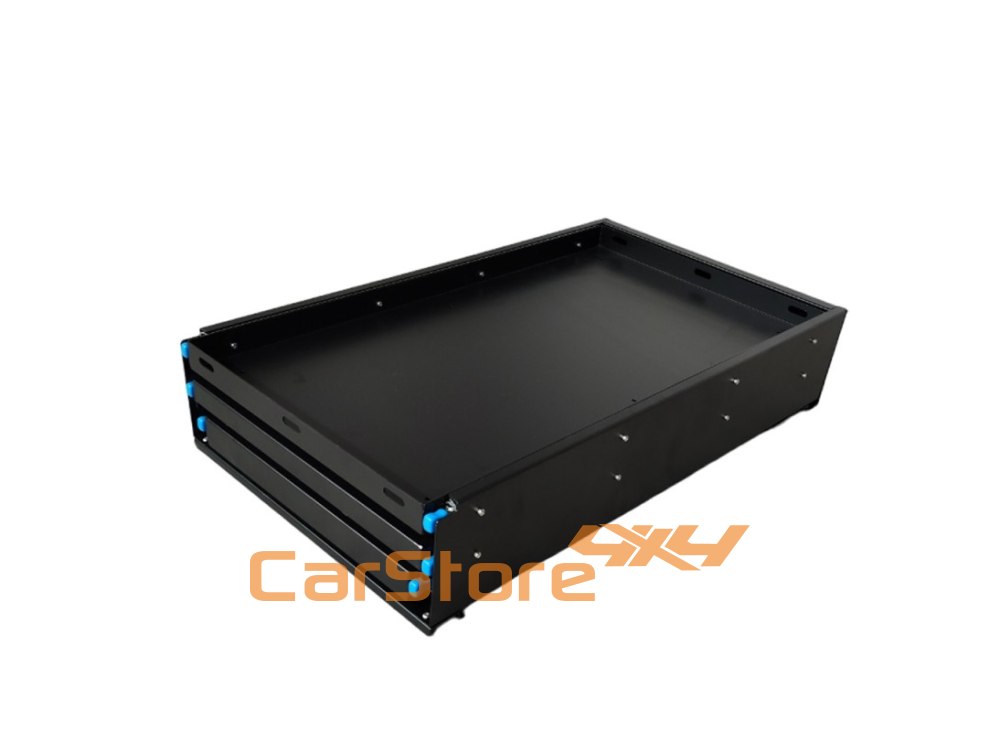

- Exteriormente fechado: 900 x 535 x 190 mm

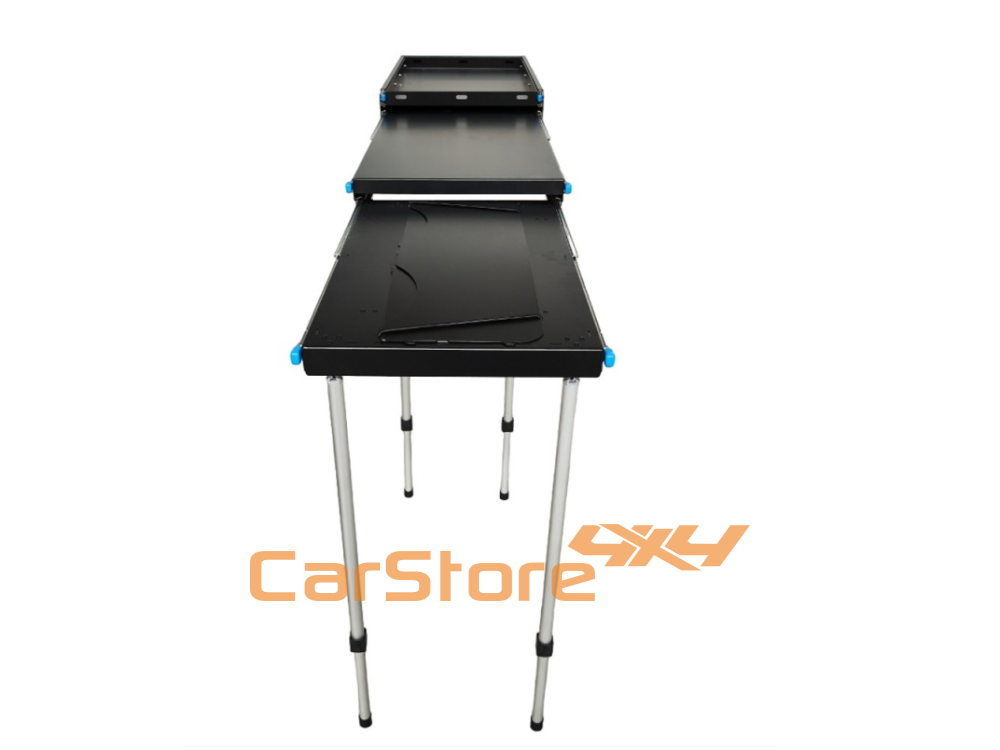

- Totalmente estendido: 2495 x 535 x 190 mm
- Suporte do tabuleiro deslizante do frigorífico: 865 x 490 mm
- Bancada/mesa polivalente: 850 x 495 mm
- Bancada/mesa de cozinha para churrasco: 750 x 450 mm
- Montagem da cozinha de campismo

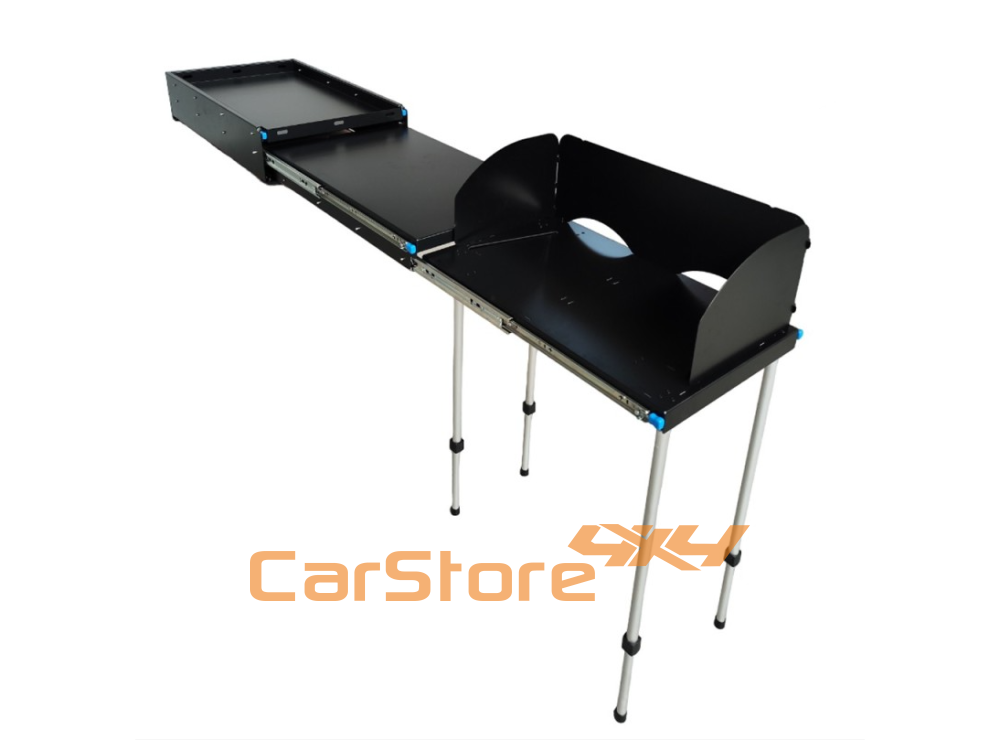

- 3 componentes deflectores de vento, orientáveis da esquerda para a direita

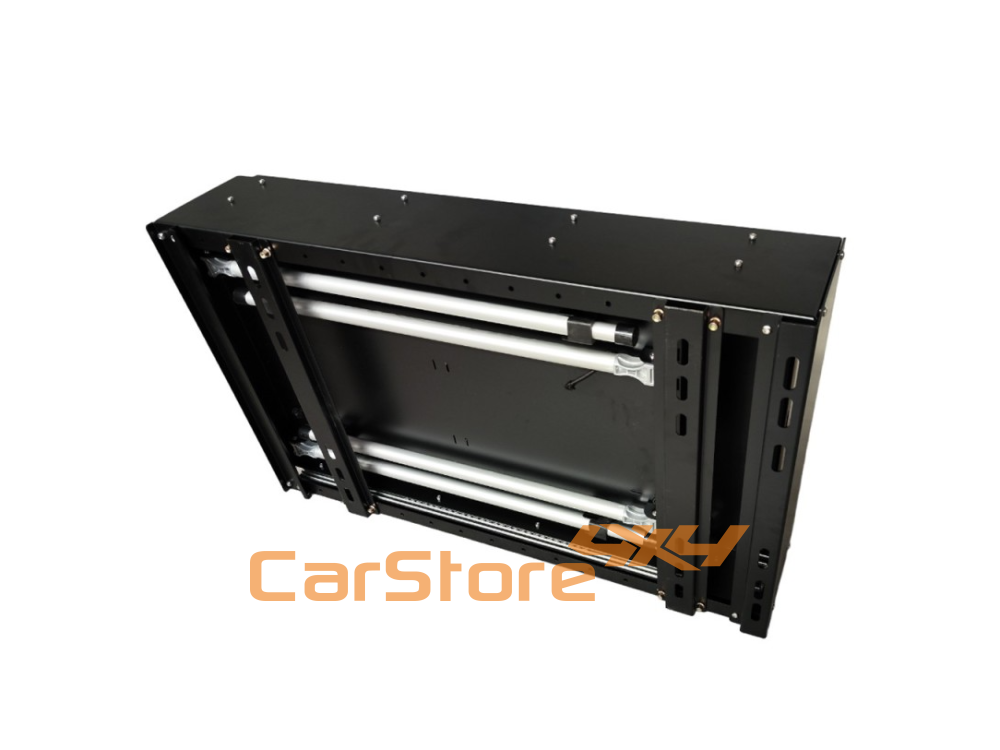

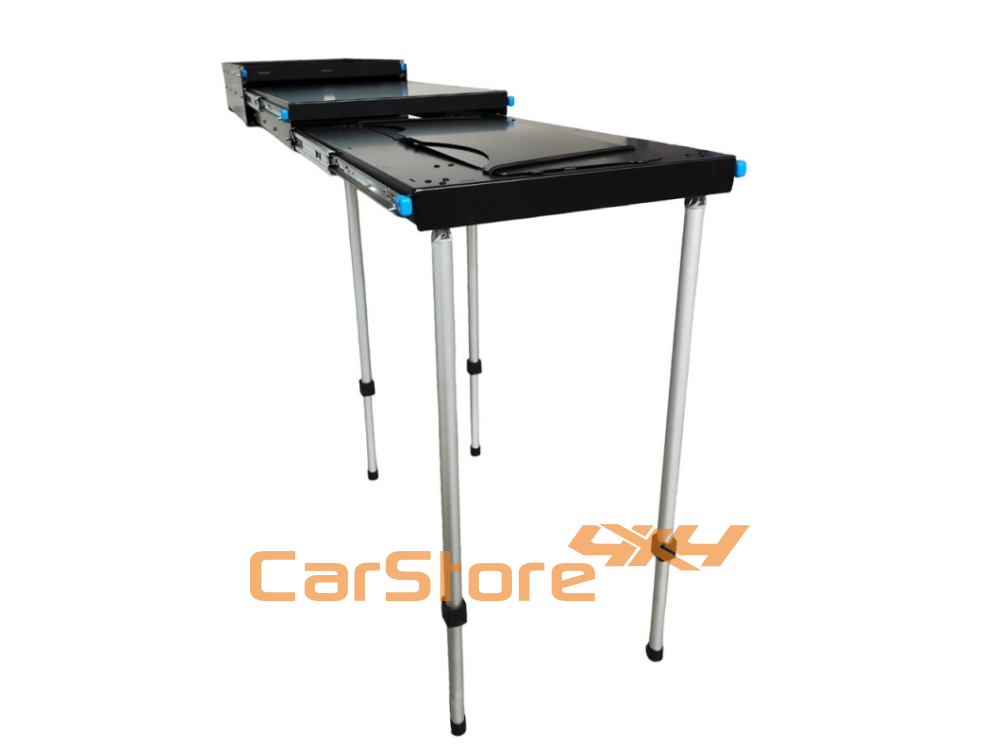

- 4 bases de pernas extensíveis, ALTURA MÁXIMA 110CM
- Acessórios de montagem
- 4 parafusos M10 x 55 mm
- 4 anilhas planas M10
- 4 porcas Nyloc M10

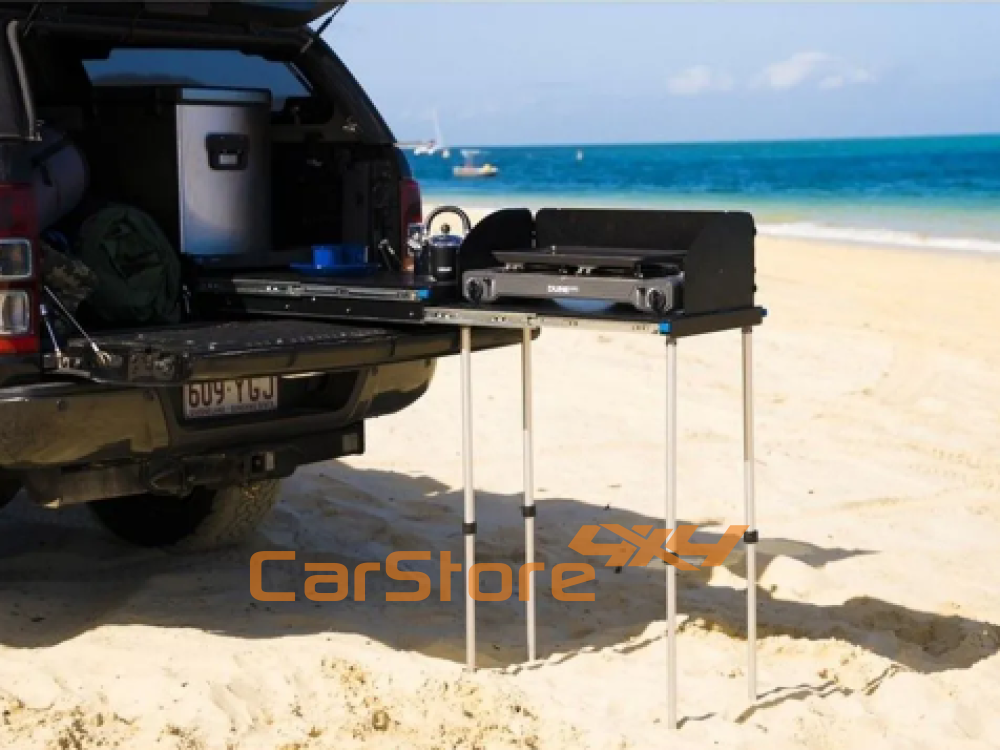

Concebido para se adaptar à maioria dos veículos 4x4, carrinhas e camionetas, o fogão possui uma grande superfície de cozedura, uma geleira deslizante extensível com posições de bloqueio, uma área de preparação de alimentos e espaço para a maioria dos fogões de 2 bicos com uma cobertura de vento reversível para manter o calor constante em todas as condições. O fogão de campismo OFFROAD 4x4 é fabricado em liga de alumínio resistente com revestimento em pó e possui pernas telescópicas para que o fogão possa ser utilizado em superfícies irregulares. Uma vez terminada a utilização, a panela pode ser dobrada até 900 mm para que tenha muito espaço na parte de trás do seu veículo.

Atenção:

- Objeto pesado: procure a ajuda de uma segunda pessoa antes de o levantar e pratique sempre técnicas seguras de manuseamento manual.
- Utilize uma proteção adequada para as mãos e os pés quando deslocar ou manusear o sistema de cozinha de campismo.
- Certifique-se de que são utilizadas as ferragens de montagem adequadas nos 4 cantos do sistema de montagem da cozinha de campismo (diâmetro mínimo de 8 mm, parafusos de grau 5, anilhas de painel endurecidas sob o sistema de cozinha de campismo).
parafusos de grau 5, anilhas de painel endurecidas sob o veículo). Todas as ferragens devem ser apertadas antes da utilização e verificadas periodicamente.- Não é adequado para aplicações em que, se montado, a posição dos sistemas de retenção para crianças seja afetada.- Não utilizar os pontos de fixação de carga do sistema de cozinha de campismo como pontos de ancoragem para sistemas de retenção para crianças.- Utilizar sempre cintas e âncoras com a classificação adequada para fixar a carga na parte superior do sistema de gavetas.
- Se montar carga em cima do sistema de gavetas, certifique-se de que o veículo está equipado com uma barreira de carga com a classificação adequada.- Não adequado para aplicações em que, se instalado, a posição dos pontos de montagem da barreira de carga seja afetada.

- Manter as crianças afastadas das gavetas e corrediças quando as abrem ou fecham.
- Certificar-se de que todos os componentes deslizantes/móveis e peças amovíveis estão devidamente fechados e trancados antes de deslocar o veículo.- Quando o veículo estiver estacionado num declive, tenha muito cuidado ao abrir ou fechar a cozinha de campismo com componentes deslizantes/móveiscomponentes- Se for necessário fazer deslizar componentes durante a instalação, certificar-se de que a cozinha de campanha está devidamente apoiada ou protegida contra quedas durante esta operação.
Durante esta operação, a cozinha de campismo deve ser protegida contra quedas.

Instalação:

1. Avalie a área de carga traseira do seu veículo para determinar o local mais determinar o local mais adequado para fixar os pontos de montagem. Na maioria dos vagões ferroviários, os ganchos de fixação de fábrica podem ser removidos e utilizados para um ajuste seguro utilizando os parafusos de fábrica. Os ganchos de fixação de fábrica podem ser retirados e utilizados para um ajuste seguro utilizando os parafusos de fábrica.

2. Para garantir um ajuste ótimo, meça as distâncias entre todos os pontos de montagem.
todos os pontos de montagem. Estas medidas serão utilizadas para
Estas medidas serão utilizadas para fixar as calhas de montagem na parte inferior das gavetas.
Estas medidas serão utilizadas para fixar as calhas de montagem no fundo das gavetas.

3. Retirar todas as gavetas, uma de cada vez, deslocando-as totalmente para fora.
para fora, estendendo e pressionando as patilhas de bloqueio azuis de cada lado.
de cada lado. Deslocar as gavetas para um local seguro fora da área de trabalho.
a área de trabalho

5. Antes de instalar o armário principal do sistema, certifique-se de que a superfície de montagem e as áreas sob o tapete estão livres de quaisquer cabos, parafusos ou fixadores, cabos, parafusos ou fixadores.

6. Desloque o armário para a área de carga e coloque-o em cima dos orifícios dos parafusos, pronto a ser instalado.
os orifícios dos parafusos prontos para a instalação. Certifique-se de que a unidade está
corretamente posicionada na área de carga, as portas traseiras estão fechadas e as gavetas podem ser totalmente abertas.
e as gavetas podem ser totalmente abertas. Utilizar uma solução de bloqueio de roscas
e aperte todos os parafusos.

7. Reinstale as gavetas. Inspecione minuciosamente o sistema para se certificar de que
que tudo está a funcionar sem problemas.
